Por Antonio Luis Gómez Beltrán
En más de una ocasión nos habremos encontrado con la dificultada inherente al sistema de ensamblado de partes que dividen por la mitad a pequeñas toberas, difusores, o simplemente orificios con alguna finalidad.
Básicamente la dificultad estriba en el acabado de la unión interior de la pieza, que en la mayoría de las ocasiones ciegas, por ser salida de un radiador o intercambiador de calor, presentan un escalón o bien la arista de unión que resulta bastante difícil de simular, al imposibilitar su tamaño el trabajo de masilla, lijado, etc.
Una de las posibles soluciones es la que aquí presentamos.
En este caso se necesita simular tanto el difusor como la tobera del intercambiador de calor del sistema de engranaje y eje de transmisión de potencia del motor al rotor de un RH-53D (1/72).
El difusor es de forma cuadrada y se ha simulado con un rectángulo sacado a medida de una lamina de plástico de 0’25 mm de espesor. Utilizando una aguja de marcar y una plantilla metálica.
IMAGEN 1
Primeramente buscamos de la plantilla el rectángulo que con anchura se aproximaba al hueco a cubrir en su longitud, fijando la plantilla sobre la lamina de plástico marcamos su contorno con la aguja. Con un calibre sacamos la medida del ancho del hueco, el cual trasladamos a la plantilla y lamina, terminando de marcar con la aguja. Con una cuchilla triangular terminamos de cortar el rectángulo, previa retirada de la plantilla.
Con unas pinza de punta fina se recogió el rectángulo y lo depositamos en la abertura ajustándolo en su posición correcta. A continuación lo pegamos con pegamento liquido, depositando este por el contorno del rectángulo con un pincel fino.
La tobera es de forma circular y ofrece una ventaja, si damos con el diámetro adecuado de un sacabocados nos limitaremos a sacar el correspondiente círculo y procederemos a fijarlo con la pinza y el pegamento líquido.

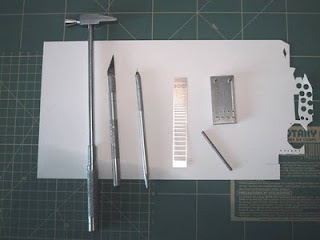

Los útiles y herramientas utilizados han sido:
Plancha de plástico de 0’25 mm de la marca Evergreen.
Aguja de marcar enmangada.
Cuchilla enmangada triangular.
Plantilla de marcar de la casa Verlinden a escala 1/72
Martillo.
Sacabocados de golpe
 IMAGEN 2 |
 IMAGEN 3 |
|
|
